商品の詳細:
|
| 合金: | Incoloy 825、UNS N08825 | 表面: | 清潔で明るい |
|---|---|---|---|
| 条件: | アニールされる | 特性: | 高められた抗張および収穫 |
| 特徴: | 高圧管 | 適用: | 石油およびガスの井戸の穴の油圧制御の下 |
| 標準: | ASTM B704 | サイズ: | 堅い次元の許容 |
| 適用標準: | NACE MR0175/ISO15156 | テスト: | テストされる100%の長さは油圧である |
| ハイライト: | Incoloy 825のssの毛管管,ssの毛管管UNS N08825,多ラインが付いている化学注入ライン |
||

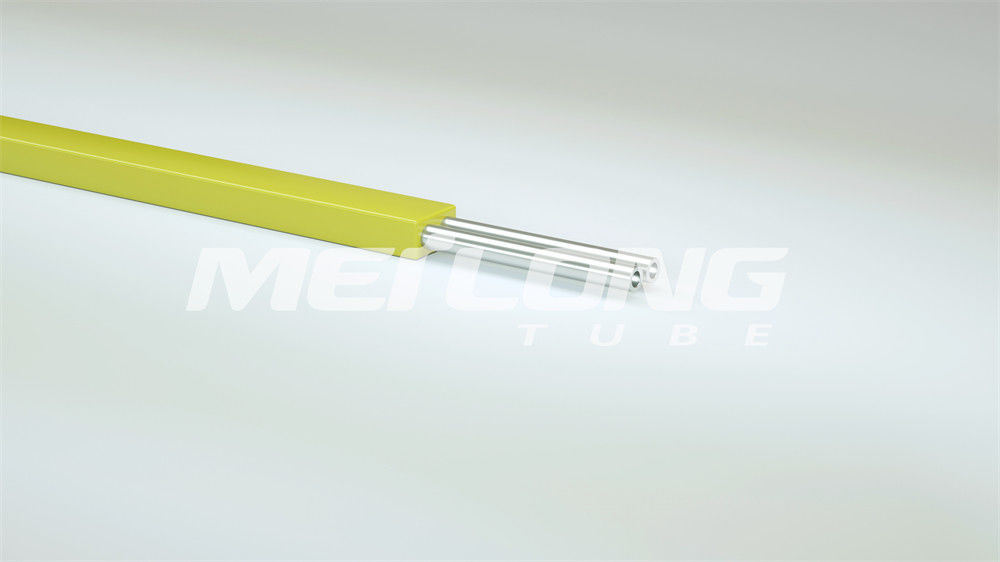

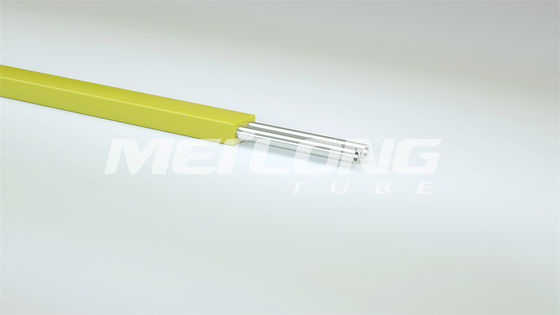

Incoloy 825の石油・ガス油田のための複数のラインが付いている油圧管理線Flatpack
MEILONGは高められた耐久性を提供するために管理線のカプセル封入を提供する、また化学薬品および各プロジェクトの専門にされた条件を満たす耐食性私達は異なったカプセル封入のタイプを、のような提供する:HDPE （高密度ポリエチレン）、Santoprene、ポリ塩化ビニール（ポリ塩化ビニール）、HaylarおよびPVDF （Polyvinylideneのフッ化物）。
溶接された油圧管理線はASTMの指定に引かれるプラグを浮かべて、あらゆる長さで利用できる。油圧管理線のための物質的なタイプは適度に腐食性の環境に菓子、複式アパートのステンレス鋼2205の極度の二重ステンレス鋼2507のために適しているステンレス鋼TP316Lを含んでいる、ニッケル合金Incoloy 825およびInconel 625はひどく腐食性の環境のために適しているおよび高い働く圧力および温度。制御システムの液体は管理線の環境そして実用温度と互換性がなければならない。
取付けの間に付加的なクラッシュおよび摩耗抵抗を提供するように要求されて、ところに管理線カプセル封入はまた利用できる。カプセル封入材料は健康な液体および温度の条件と両立性のために一致するべきである。

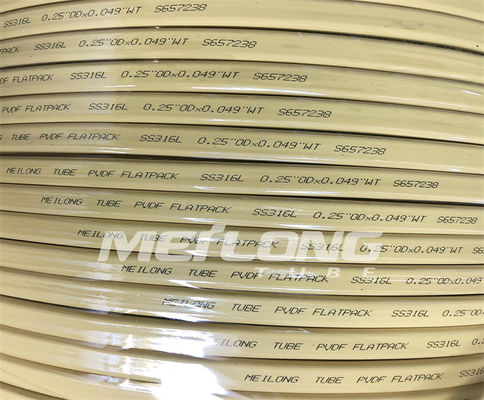

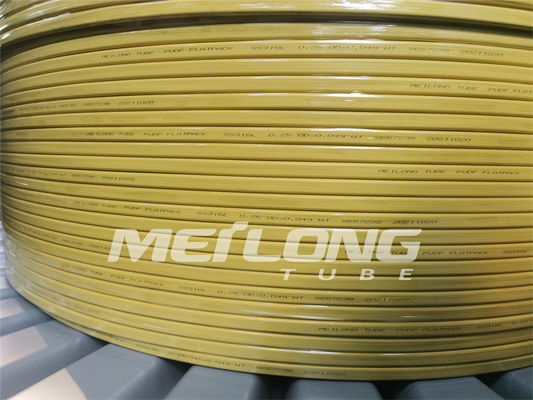

内部に閉じ込められた管理線Flatpack
カプセル封入は金属の管に突き出るプラスチックである。カプセル封入は製造工程の間に金属の管への損傷を防ぐ。カプセル封入はまた各生産の管の関係上の把握力を高めるためにケーブルの保護装置が取付けられていれば付加的な摩耗抵抗を提供し、要求される。
カプセル封入は加えられた保護のために単一パスのカプセル封入および二重パスのカプセル封入の選択の構成の広い範囲で利用できる。
Flatpackの適用
Flatpacksは複数の異なったラインが井戸の同じ深さでおよそ終わるとき一般的である。
共通の適用はdownholeのゲージ ケーブルが付いている理性的で健康なシステム、deep-set化学注入ラインおよび浅いセットの化学注入ラインが付いている安全弁ラインを含んでいる。付加的なクラッシュの抵抗を提供するためにある適用のために豊富な棒はまたflatpackに内部に閉じ込められる。
標準及び承認
管理線は各々の特定の材料のための適当なASTMの標準に従って製造される。
管は顧客の条件ごとにそして適切なNAS/SAEの標準に洗い流され、満たされ、そしてろ過されて供給することができる。
質及びテスト
- 標準的な点検および質の計画に従って製造される
設計及び構造
- 単一行のためのカプセル封入
- 顧客の適用に適するカプセル封入のプロフィール
- 注文の読取り不能行指示機構
- 適用材料のフル レンジ
カプセル封入材料
- PP （ポリプロピレン） /TPR （Santopreneの）/PA
（ナイロン）/PVDF/ETFE （Tefzelの）/ECTFE （Halar）
FEP/PFA/ECA 3000
内部に閉じ込められた管理線Flatpackの特徴
downholeラインの保護を最大にしなさい
取付けの間にクラッシュの抵抗を高めなさい
摩耗およびつまむことから管理線を保護しなさい
管理線の長期圧力腐食の失敗を除去しなさい
プロフィールを締め金で止めるImprove
ランニングおよび加えられた保護の容易さのための単一か多数のカプセル封入
利用できる合金はカプセル封入の中の管理線管のために等級別になる
| オーステナイト: | 316L |
| 二重: |
S31803/S32205 S32750 |
| ニッケル合金: |
N08825 N06625 |
カプセル封入材料:
| MSCLの名前 | 企業の名前 | 温度較差 | 摩耗抵抗 | 塩水への抵抗 | 炭化水素への抵抗 |
| ナイロン11 | Rilsan 11のナイロン11のポリアミド | -60ºСへの135ºС | 5 | 3 | 5 |
| ポリプロピレン | ポリオレフィン | -25ºСへの150ºС | 3 | 5 | 3 |
| TPE、TPR、TPV | Santoprene | -30ºСへの135ºС | 3 | 5 | 3 |
| PVDF | Solef、Kynar | -30ºСへの150ºС | 4 | 4 | 5 |
| ECTFE | Halar | -75ºСへの150ºС | 5 | 5 | 5 |
| ETFE | Tefzel | -100ºСへの150ºС | 5 | 5 | 5 |
| FEP | テフロン | -110ºСへの150ºС | 3 | 5 | 5 |
| MFA/PFA | テフロン | -110ºСへの250ºС | 3 | 5 | 5 |
5 =優秀;1 =貧乏人
標準的なFlatpackのカプセル封入のプロフィール
| 円形、単一行 | 項目 | 標準的な次元 |
 |
1/8'' ODライン | 0.250'' （6.35 mm） Dia。 |
| 1/4" ODライン | 0.433'' （11.0 mm） Dia。 | |
| 3/8'' ODライン | 0.535'' （13.6 mm） Dia。 | |
| 1/2 " ODライン | 0.660'' （16.8 mm） Dia。 |
| 正方形、単一行 | 項目 | 標準的な次元 |
|
1/8'' ODライン | 0.250' 『x 0.250" 『（6.35 mm X 6.35 mm） |
| 1/4" ODライン | 0.433' 『x 0.433" 『（11.0 mm X 11.0 mm） | |
| 3/8'' ODライン | 0.535' 『x 0.535" 『（13.6 mm X 13.6 mm） | |
| 1/2 " ODライン | 0.660' 『x 0.660" 『（16.8 mm X 16.8 mm） |
| の2ライン長方形 | 項目 | 標準的な次元 |
|
1/4" ODライン |
幅:0.710'' （18.0 mm） 高さ:0.410'' （10.4 mm） |
| の3ライン長方形 | 項目 | 標準的な次元 |
|
1/4" ODライン |
幅:0.990'' （25.1 mm） 高さ:0.410'' （10.4 mm） |
カプセル封入の管理線管の特性
継ぎ目溶接された及び浮遊内部プラグによって描き直される管。アニールされた状態で供給される
軌道共同溶接のない連続的な長さ
| 合金 | UNS | O.D. | W.T. | 働き圧力 | 破烈させた圧力 | 崩壊圧力 | テスト圧力 | |
| インチ | インチ | インチ | psi | psi | psi | psi | ||
| Incoloy 825 | N08825 | 1/8 | 0.125 | 0.028 | 12,389 | 45,914 | 11,266 | 14,500 |
| Incoloy 825 | N08825 | 1/8 | 0.125 | 0.035 | 15,486 | 57,392 | 14,083 | 17,400 |
| Incoloy 825 | N08825 | 1/4 | 0.250 | 0.035 | 7,281 | 26,992 | 8,427 | 8,700 |
| Incoloy 825 | N08825 | 1/4 | 0.250 | 0.049 | 10,518 | 38,957 | 10,979 | 11,600 |
| Incoloy 825 | N08825 | 1/4 | 0.250 | 0.065 | 14,335 | 53,127 | 13,445 | 16,675 |
| Incoloy 825 | N08825 | 3/8 | 0.375 | 0.035 | 4,683 | 17,347 | 5,918 | 5,075 |
| Incoloy 825 | N08825 | 3/8 | 0.375 | 0.049 | 6,720 | 24,903 | 7,919 | 7,250 |
| Incoloy 825 | N08825 | 3/8 | 0.375 | 0.065 | 9,214 | 34,142 | 10,022 | 10,150 |
| Incoloy 825 | N08825 | 3/8 | 0.375 | 0.083 | 12,018 | 44,526 | 12,174 | 13,775 |
| Incoloy 825 | N08825 | 1/2 | 0.500 | 0.049 | 4,912 | 18,173 | 6,164 | 5,800 |
| Incoloy 825 | N08825 | 1/2 | 0.500 | 0.065 | 6,701 | 24,831 | 7,905 | 7,250 |
| Incoloy 825 | N08825 | 1/2 | 0.500 | 0.083 | 8,740 | 32,382 | 9,736 | 10,150 |
| Incoloy 825 | N08825 | 5/8 | 0.625 | 0.049 | 3,930 | 14,538 | 4,931 | 4,350 |
| Incoloy 825 | N08825 | 5/8 | 0.625 | 0.065 | 5,361 | 19,865 | 6,324 | 5,800 |
| Incoloy 825 | N08825 | 5/8 | 0.625 | 0.083 | 6,846 | 25,367 | 8,076 | 7,975 |
| Incoloy 825 | N08825 | 3/4 | 0.750 | 0.049 | 3,273 | 12,110 | 4,108 | 3,625 |
| Incoloy 825 | N08825 | 3/4 | 0.750 | 0.065 | 4,466 | 16,547 | 5,268 | 5,075 |
| Incoloy 825 | N08825 | 3/4 | 0.750 | 0.083 | 5,703 | 21,131 | 6,727 | 6,525 |
最低の壁厚さに基づく理論的な破烈させた圧力および最低引張強さ
最低の壁厚さに基づく理論的な崩壊圧力および最低の降伏強さ
100°F （38°C）、中立のおよび静的な状態の圧力評価
