商品の詳細:
|
| 合金: | 二重2205、UNS S32205 | 表面: | 清潔で明るい |
|---|---|---|---|
| 条件: | アニールされる | 特性: | 高められた抗張および収穫 |
| 特徴: | 高圧管 | 適用: | 石油およびガスの井戸の穴の油圧制御の下 |
| 標準: | ASTM A789 | サイズ: | 堅い次元の許容 |
| 適用標準: | NACE MR0175/ISO15156 | テスト: | テストされる100%の長さは油圧である |
| ハイライト: | 二重2205ステンレス鋼のコイル状の管,ステンレス鋼のコイル状の管UNS S32205,ISO9001 304ステンレス鋼の毛管管 |
||

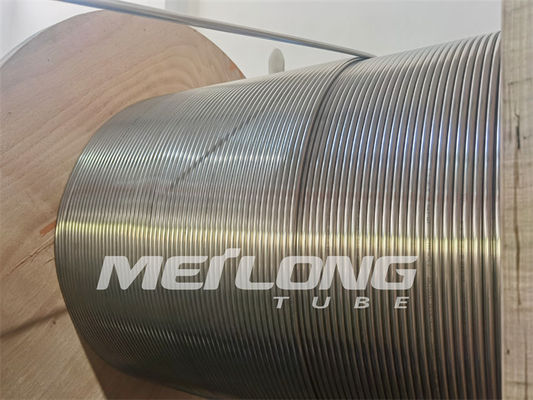

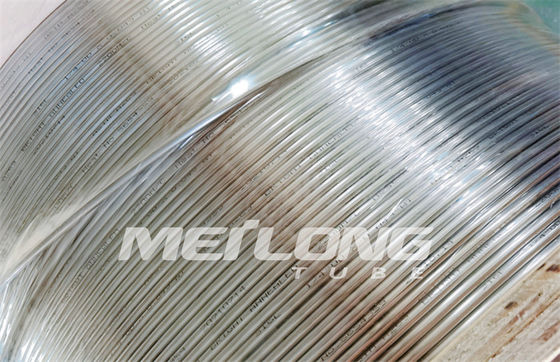

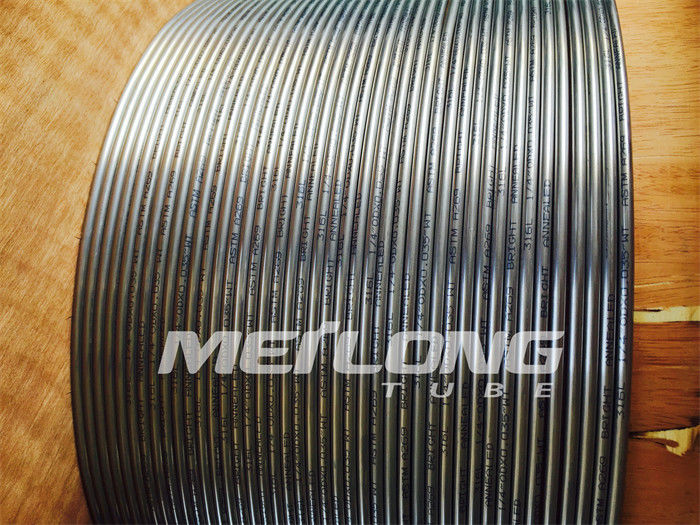

二重2205 UNS S32205は管の油圧管理線毛管管を巻いた
Meilongの管は石油・ガス部門にコイル状の管プロダクトの全範囲を供給し、私達の最も重要な市場の1時である。私達の高性能の管をオイル、ガスおよび地熱エネルギー工業の厳密な品質要求事項を満たすことの私達の証明された実績のおかげで最も積極的な海底およびdownholeの状態ののいくつかで首尾よく使用されて見つける。
技術を改善することは石油・ガス油田が開発することができるますますプロジェクトはステンレス鋼の管理線の長く、連続的な長さの使用を要求する方法の範囲を拡張し。これらは油圧制御、器械使用、化学注入、umbilicalsおよび流れ線制御を含むいろいろな適用で用いられる。Meilongの管は私達の顧客のための操業費用そして改善された回復方法を下げるこれらの適用すべてのためのプロダクトを、もっと供給し。
管状の管理線技術、の前進のおかげで固定および浮遊中央プラットホームのための遠隔および衛星井戸とdownhole弁および化学注入システムを、接続することは今より安く、容易である。私達はステンレス鋼およびニッケル合金の管理線のためのコイル状の管を提供する。
コイル状の管の典型的なサイズ
コイル状の管の管理線の外径は主に1/4" （6.35）、3/8'' （9.53mm）である。
壁厚さ:0.035' 『（0.89mm）、0.049" 『（1.24mm）、0.065" 『（1.65mm）、0.083" （2.11mm）
管理線管は32,808フィート（10,000メートル）に400フィート（122メートル）からの長さで利用できる。orbitallyバット溶接無し。
他の指定（3/4"への1/8' 『『）は要求あり次第利用できる。
コイル状の管の重要性
各自は軌道溶接なしに管のコイル完全に連続的な長さである。
少くとも11,600のpsiをテストされる各自は管のコイル流体静力学である。
テストは第三者の検査官（SGS、BV、DNV）によって場所で目撃することができる。
他のテストは渦電流テスト、化学薬品であり、延長、物質的な質のための硬度、収穫抗張、急に燃え上がること平らになる。
コイル状の管の管理線のための記述
Meilongの管のdownholeの管理線はオイル、ガスおよび極度で粗い条件への耐久性そして抵抗が要求される水注入の井戸で水力で作動させたdownhole装置のためにコミュニケーション水路として主に使用される。いろいろな適用およびdownholeの部品のために形成されるこれらのラインは注文である場合もある。
コイル状の管の管理線のための合金材料
| 合金の管 |
油圧 制御 |
化学薬品 注入 |
塩化物の凹み/ すきま腐食の抵抗 |
H2S / 二酸化炭素 抵抗 |
塩化物の応力腐食割れの（SCC）抵抗 | UNS/ASTMの指定 |
|
ステンレス製316L – 170のMPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | S31603 / A269 | |||
|
二重2205 – 485 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | S32205 / A789 |
|
二重2507 – 550 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | S32750 / A789 |
|
Incoloy 825 – 240 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | N08825 / B704 |
|
Inconel 625 – 414 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | N06625 / B704 |
コイル状の管の管理線特徴
近い次元の許容
かなり高められた機械特性
優秀な表面の終わり
中表面の高い清浄
制御されたovality、突飛性
コイル状の管の油圧管理線のための二重2205
| カーボン | マンガン | リン | 硫黄 | ケイ素 | ニッケル | クロム | モリブデン | 窒素 |
| % | % | % | % | % | % | % | % | % |
| 最高。 | 最高。 | 最高。 | 最高。 | 最高。 | ||||
| 0.03 | 2.00 | 0.030 | 0.020 | 1.00 | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 |
標準的な同値
| 等級 | UNS | ヨーロッパの標準 | 日本語 | |
| いいえ | 名前 | JIS | ||
| 合金 | ASTM/ASME | EN10216-5 | EN10216-5 | JIS G3463 |
| 2205 | S31803 | 1.4462 | X2CrNiMoN22-5-3 | SUS329J3LTB |
二重2205は窒素高めた共通の腐食問題を戦うために300のシリーズ ステンレス鋼と出会った開発された複式アパートのステンレス鋼をである。「二重」はステンレス製、全くフェライトSS304のように十分にオーステナイト、であるステンレス製SS430のようなステンレス鋼の系列を記述する。2205複式アパートのステンレス鋼の構造は連続的な亜鉄酸塩段階までに囲まれるオーステナイトのプールから成っている。アニールされた状態では、二重2205はおよそ40-50%亜鉄酸塩を含んでいる。多くの場合仕事の馬の等級として参照されて、二重2205はステンレス鋼の複式アパートの系列の最も広く利用された等級である。
複式アパートの構造の利点はオーステナイトの合金（製作および耐食性の容易さ）のそれらとフェライトの合金の好ましい質を（応力腐食割れの抵抗および高力）結合することである。
複式アパートのステンレス鋼が600° F. Extendedの下の温度に限られるべきである2205の使用法は高温の露出を二重2205ステンレス鋼を脆化できる。
二重2205コイル状の管の管理線の耐食性
2205複式アパートのステンレス鋼は300のシリーズ ステンレス鋼が塩化物の応力腐食割れに敏感の多くの適用のための費用効果が大きい解決である。応力腐食割れは塩化物を含んでいる解決と接触して間ステンレス鋼が抗張圧力に服従するとき起こる。増加する温度またステンレス鋼の感受性を応力腐食割れに高めるため。
クロムの組合せ、モリブデンおよび窒素は塩化物の凹みおよびすきま腐食への2205のよい抵抗を運ぶ。この抵抗は海洋の環境、塩気のある水、bleaching操作のようなサービスのために非常に重要でしたり、閉じたループの給水系統およびある食品加工の適用を。2205の高いクロム、モリブデンおよび窒素の内容は共通のステンレス鋼、のような、ほとんどの環境のSS316LおよびSS317Lに耐食性の目上の人を提供する。
メートル（kg）ごとの合金の管の重量
二重2205 （UNS S32205）
| O.D. | W.T. | |||||
| 一部分 | 小数 | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0431 | 0.0500 | - | - | - |
| 1/4 | 0.250 | 0.0988 | 0.1195 | 0.1564 | 0.1910 | 0.2200 |
| 3/8 | 0.375 | 0.1542 | 0.1890 | 0.2536 | 0.3200 | 0.3849 |
| 1/2 | 0.500 | 0.2099 | 0.2584 | 0.3509 | 0.4490 | 0.5496 |
| 5/8 | 0.625 | 0.2655 | 0.3280 | 0.4482 | 0.5781 | 0.7143 |
| 3/4 | 0.750 | 0.3210 | 0.3974 | 0.5454 | 0.7071 | 0.8790 |
合金の管の特性
継ぎ目溶接された及び浮遊内部プラグによって描き直される管。アニールされた状態で供給される
軌道共同溶接のない連続的な長さ
| 合金 | UNS | O.D. | W.T. | 働き圧力 | 破烈させた圧力 | 崩壊圧力 | テスト圧力 | |
| インチ | インチ | インチ | Psi | psi | psi | psi | ||
| 二重2205 | S32205 | 1/8 | 0.125 | 0.028 | 15,544 | 41,704 | 15,544 | 17,400 |
| 二重2205 | S32205 | 1/8 | 0.125 | 0.035 | 19,430 | 52,130 | 19,430 | 21,025 |
| 二重2205 | S32205 | 1/4 | 0.250 | 0.035 | 9,715 | 26,065 | 9,715 | 10,875 |
| 二重2205 | S32205 | 1/4 | 0.250 | 0.049 | 13,631 | 31,784 | 12,821 | 14,500 |
| 二重2205 | S32205 | 1/4 | 0.250 | 0.065 | 18,076 | 40,182 | 15,824 | 19,575 |
| 二重2205 | S32205 | 3/8 | 0.375 | 0.035 | 6,492 | 22,226 | 6,786 | 7,250 |
| 二重2205 | S32205 | 3/8 | 0.375 | 0.049 | 9,082 | 25,230 | 9,156 | 10,150 |
| 二重2205 | S32205 | 3/8 | 0.375 | 0.065 | 12,056 | 29,302 | 11,629 | 13,050 |
| 二重2205 | S32205 | 3/8 | 0.375 | 0.083 | 15,382 | 34,858 | 14,087 | 16,675 |
| 二重2205 | S32205 | 1/2 | 0.500 | 0.049 | 6,815 | 22,574 | 7,095 | 7,250 |
| 二重2205 | S32205 | 1/2 | 0.500 | 0.065 | 9,038 | 25,172 | 9,126 | 10,150 |
| 二重2205 | S32205 | 1/2 | 0.500 | 0.083 | 11,540 | 28,536 | 11,217 | 13,050 |
| 二重2205 | S32205 | 5/8 | 0.625 | 0.049 | 5,446 | 21,147 | 5,785 | 5,800 |
| 二重2205 | S32205 | 5/8 | 0.625 | 0.065 | 7,213 | 23,038 | 7,492 | 7,975 |
| 二重2205 | S32205 | 5/8 | 0.625 | 0.083 | 9,229 | 31,216 | 9,288 | 10,150 |
| 二重2205 | S32205 | 3/4 | 0.750 | 0.049 | 4,534 | 20,265 | 4,887 | 5,075 |
| 二重2205 | S32205 | 3/4 | 0.750 | 0.065 | 6,020 | 21,738 | 6,344 | 6,525 |
| 二重2205 | S32205 | 3/4 | 0.750 | 0.083 | 7,684 | 23,560 | 7,919 | 8,700 |
*最低の壁厚さに基づく理論的な破烈させた圧力および最低引張強さ
*最低の壁厚さに基づく理論的な崩壊圧力および最低の降伏強さ
* 100°F （38°C）、中立のおよび静的な状態の圧力評価
管のプロセスおよびパッキング
継ぎ目が無い穴を開けられて、描き直されて、アニールされて（複数パス循環プロセス）
縦方向に溶接される、描き直される、アニールされる溶接した（複数パス循環プロセス）
パッキングの管は金属/木のドラムまたはスプールで巻かれる水平な傷である。
すべてのドラムかスプールは容易な記号論理学操作のための木枠で詰まる。
