商品の詳細:
|
| 合金: | Incoloy 825、UNS N08825 | 表面: | 清潔で明るい |
|---|---|---|---|
| 条件: | アニールされる | 特性: | 高められた抗張および収穫 |
| 特徴: | 高圧管 | 適用: | 石油およびガスの井戸の穴の油圧制御の下 |
| 標準: | ASTM B423 | サイズ: | 堅い次元の許容 |
| 適用標準: | NACE MR0175/ISO15156 | テスト: | テストされる100%の長さは油圧である |
| ハイライト: | NACE MR0175のニッケル合金の管,合金の管ISO9001にニッケルを被せなさい,アニールされたinconel 625の管 |
||

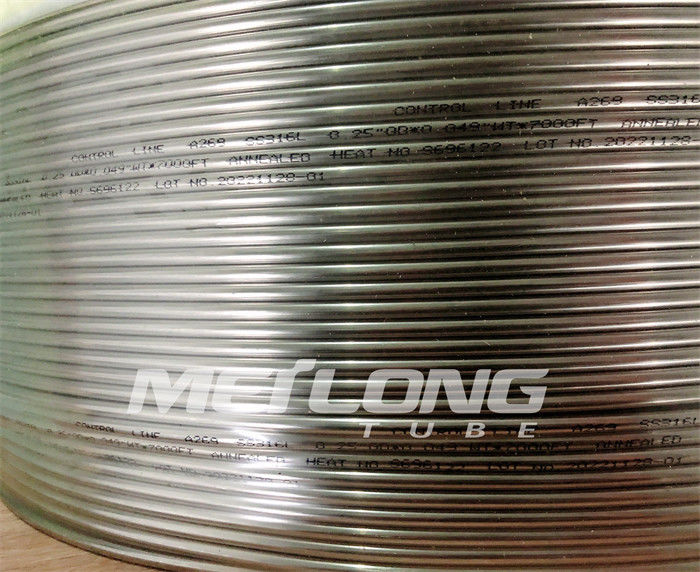

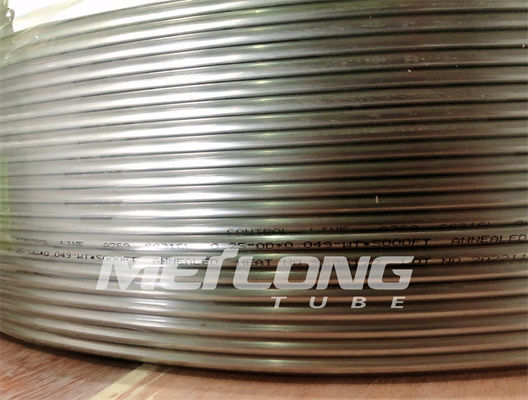

ASTM B423 Incoloy 825の高い抗張化学注入ライン ニッケル合金の管
継ぎ目が無く、か溶接された描き直された注入ラインはdownholeの石油およびガスの塗布で使用される注入ラインのための優先する構造である。私達の管理線はSCSSV、化学注入、高度の健康な完了およびゲージの塗布で使用される。私達はいろいろな管理線を提供する。（溶接される、および、および継ぎ目が無いタイプのための強化、熱く刺すようなプロセスのライン引かれる溶接される）浮遊プラグTIGかレーザーさまざまなプロセスは私達にあなたの健康な完了に会うために解決をカスタマイズする機能を提供する。
注入ラインの典型的なサイズ
管理線の外径は主に3/8'' （9.53mm）である。
壁厚さ:0.035' 『（0.89mm）、0.049" 『（1.24mm）、0.065" 『（1.65mm）
管理線管は32,808フィート（10,000メートル）に400フィート（122メートル）からの長さで利用できる。orbitallyバット溶接無し。
他の指定（3/4"への1/8' 『『）は要求あり次第利用できる。
精密製造業
Meilongの管は20,000平方メートルを合計する建物の複合体から作動する。
各自は軌道溶接なしに管のコイル完全に連続的な長さである。
目標とされた圧力とテストされる各自は管のコイル流体静力学である。
テストは第三者の検査官（SGS、BV、DNV）によって場所で目撃することができる。
品質管理の能力
|
化学薬品 腐食 次元 渦電流は 延長 |
火炎信号 平らにしなさい 結晶粒度 硬度 流体静力学 |
冶金 肯定的で物質的な同一証明（PMI） 表面の粗さ 抗張 収穫 |
管の特徴
近い次元の許容
かなり高められた機械特性
優秀な表面の終わり
中表面の高い清浄
制御されたovality、突飛性
次元の許容
|
ASTM B423/ASME SB423、Incoloy 825、UNS N08825 ASTM B751/ASME SB751 |
||
| サイズOD | 許容OD | 許容重量 |
|
1/8''≤OD<5> 5/8≤OD≤1'' （15.88≤OD≤25.4 mm） |
±0.004' （±0.10 mm） ±0.0075' （±0.19 mm） |
±12.5% ±12.5% |
Meilongの標準
| サイズOD | 許容OD | 許容重量 |
|
1/8''≤OD<5> 5/8≤OD≤1'' （15.88≤OD≤25.4 mm） |
±0.004' （±0.10 mm） ±0.004' （±0.10 mm） |
±10% ±8% |
熱処理
管はheat-treated減少大気が付いている以外製造所の炉の指定機械特性そして耐食性を達成するためにである。
SSSVのための適用記述
安全弁はあなたの装置の保護装置として機能する弁である。安全弁は圧力容器に取付けられていたときあなたの圧力容器への損傷を防ぎ、あなたの設備で爆発を防ぐことができる。
安全弁は弁ディスクを開け、液体を排出する前もって決定された圧力に自動的にとき弁の増加の入口の側面の圧力、作動するタイプの弁である。安全弁システムはwellboreが表面の生産制御設備へのシステム故障か損傷の場合に隔離することができるためにフェイル・セイフであるように設計されている。
ほとんどの場合、それは必須の表面に自然なflのowが可能なすべての井戸のための閉鎖の手段を持つである。表面下の安全弁（SSSV）の取付けはこの緊急の閉鎖の機能を提供する。安全システムは表面で取付けられるコントロール パネルからフェイル・セイフ主義で作動するかもしれない。
SCSSVは¼の」健康な管のひもの外側に付し、取付けられているステンレス鋼の管理線によって生産の管が取付けられている場合制御される。源泉圧力によって、管理線の10,000のpsi弁を開いた保つために多くを保つことは必要かもしれない。
他の適用
化学注入のための毛管コイル状の合金の管
海底の安全弁のための裸のおよび内部に閉じ込められた油圧管理線コイル状の合金の管
速度のひも、仕事のひもおよび鋼鉄管のumbilicals
地熱コイル状の合金の管
注入ラインのための合金
| 合金の管 |
油圧 制御 |
化学薬品 注入 |
塩化物の凹み/ すきま腐食の抵抗 |
H2S / 二酸化炭素 抵抗 |
塩化物の応力腐食割れの（SCC）抵抗 | UNS/ASTMの指定 |
|
ステンレス製316L – 170のMPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | S31603 / A269 | |||
|
二重2205 – 485 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | S32205 / A789 |
|
二重2507 – 550 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | S32750 / A789 |
|
Incoloy 825 – 240 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | N08825 / B704 |
|
Inconel 625 – 414 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | N06625 / B704 |
Incoloy 825の注入ライン毛管管の化学成分
| ニッケル | クロム | 鉄 | モリブデン | カーボン | マンガン | ケイ素 | 硫黄 | アルミニウム | チタニウム | 銅 |
| % | % | % | % | % | % | % | % | % | % | % |
| min. | 最高。 | 最高。 | 最高。 | 最高。 | 最高。 | |||||
| 38.0-46.0 | 19.5-23.5 | 22.0 | 2.5-3.5 | 0.05 | 1.0 | 0.5 | 0.03 | 0.2 | 0.6-1.2 | 1.5-3.0 |
Incoloyの合金825はモリブデンおよび銅の付加が付いているニッケル鉄クロムの合金である。
メートル（kg）ごとのIncoloy 825の注入ライン管の重量
Incoloy 825 （UNS N08825）
| O.D. | W.T. | |||||
| 一部分 | 小数 | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0446 | 0.0517 | - | - | - |
| 1/4 | 0.250 | 0.1022 | 0.1237 | 0.1916 | 0.1977 | 0.2277 |
| 3/8 | 0.375 | 0.1596 | 0.1955 | 0.2624 | 0.3311 | 0.3983 |
| 1/2 | 0.500 | 0.2172 | 0.2674 | 0.3631 | 0.4646 | 0.5688 |
| 5/8 | 0.625 | 0.2748 | 0.3394 | 0.4638 | 0.5982 | 0.7392 |
| 3/4 | 0.750 | 0.3322 | 0.4112 | 0.5644 | 0.7317 | 0.9096 |
Incoloy 825の毛管管の注入ライン特性
継ぎ目が無い及び浮遊内部プラグによって描き直される管。アニールされた状態で供給される
軌道共同溶接のない連続的な長さ
| 合金 | UNS | O.D. | W.T. | 働き圧力 | 破烈させた圧力 | 崩壊圧力 | テスト圧力 | |
| インチ | インチ | インチ | psi | psi | psi | psi | ||
| Incoloy 825 | N08825 | 1/8 | 0.125 | 0.028 | 12,389 | 45,914 | 11,266 | 14,500 |
| Incoloy 825 | N08825 | 1/8 | 0.125 | 0.035 | 15,486 | 57,392 | 14,083 | 17,400 |
| Incoloy 825 | N08825 | 1/4 | 0.250 | 0.035 | 7,281 | 26,992 | 8,427 | 8,700 |
| Incoloy 825 | N08825 | 1/4 | 0.250 | 0.049 | 10,518 | 38,957 | 10,979 | 11,600 |
| Incoloy 825 | N08825 | 1/4 | 0.250 | 0.065 | 14,335 | 53,127 | 13,445 | 16,675 |
| Incoloy 825 | N08825 | 3/8 | 0.375 | 0.035 | 4,683 | 17,347 | 5,918 | 5,075 |
| Incoloy 825 | N08825 | 3/8 | 0.375 | 0.049 | 6,720 | 24,903 | 7,919 | 7,250 |
| Incoloy 825 | N08825 | 3/8 | 0.375 | 0.065 | 9,214 | 34,142 | 10,022 | 10,150 |
| Incoloy 825 | N08825 | 3/8 | 0.375 | 0.083 | 12,018 | 44,526 | 12,174 | 13,775 |
| Incoloy 825 | N08825 | 1/2 | 0.500 | 0.049 | 4,912 | 18,173 | 6,164 | 5,800 |
| Incoloy 825 | N08825 | 1/2 | 0.500 | 0.065 | 6,701 | 24,831 | 7,905 | 7,250 |
| Incoloy 825 | N08825 | 1/2 | 0.500 | 0.083 | 8,740 | 32,382 | 9,736 | 10,150 |
| Incoloy 825 | N08825 | 5/8 | 0.625 | 0.049 | 3,930 | 14,538 | 4,931 | 4,350 |
| Incoloy 825 | N08825 | 5/8 | 0.625 | 0.065 | 5,361 | 19,865 | 6,324 | 5,800 |
| Incoloy 825 | N08825 | 5/8 | 0.625 | 0.083 | 6,846 | 25,367 | 8,076 | 7,975 |
| Incoloy 825 | N08825 | 3/4 | 0.750 | 0.049 | 3,273 | 12,110 | 4,108 | 3,625 |
| Incoloy 825 | N08825 | 3/4 | 0.750 | 0.065 | 4,466 | 16,547 | 5,268 | 5,075 |
| Incoloy 825 | N08825 | 3/4 | 0.750 | 0.083 | 5,703 | 21,131 | 6,727 | 6,525 |
*最低の壁厚さに基づく理論的な破烈させた圧力および最低引張強さ
*最低の壁厚さに基づく理論的な崩壊圧力および最低の降伏強さ
* 100°F （38°C）、中立のおよび静的な状態の圧力評価
管のプロセスおよびパッキング
継ぎ目が無い穴を開けられて、描き直されて、アニールされて（複数パス循環プロセス）
縦方向に溶接される、描き直される、アニールされる溶接した（複数パス循環プロセス）

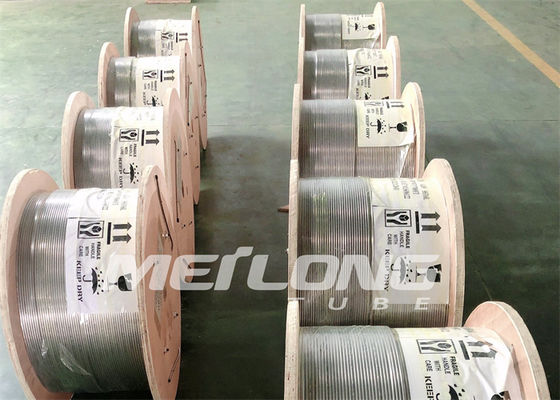

パッキングの管は金属/木のドラムまたはスプールで巻かれる水平な傷である。
すべてのドラムかスプールは容易な記号論理学操作のための木枠で詰まる。
