商品の詳細:
|
| 合金: | 極度の二重2507、UNS S32750 | 表面: | 清潔で明るい |
|---|---|---|---|
| 条件: | アニールされる | 特性: | 高められた抗張および収穫 |
| 特徴: | 高圧管 | 適用: | 石油およびガスの井戸の穴の油圧制御の下 |
| 標準: | ASTM A789 | サイズ: | 堅い次元の許容 |
| 適用標準: | NACE MR0175/ISO15156 | テスト: | テストされる100%の長さは油圧である |
| ハイライト: | 薄い2507を-囲まれた毛管管二重にしなさい,薄いSS316L -囲まれた毛管管,ASTM 3の4ステンレス鋼の管のコイル |
||
高められた引張強さは管の油圧管理線毛管管を巻いた
Meilongの管は石油・ガス部門に全製品の範囲を供給し、私達の最も重要な市場の1時である。私達の高性能の管をオイル、ガスおよび地熱エネルギー工業の厳密な品質要求事項を満たすことの私達の証明された実績のおかげで最も積極的な海底およびdownholeの状態ののいくつかで首尾よく使用されて見つける。
技術を改善することは石油・ガス油田が開発することができるますますプロジェクトはステンレス鋼の管理線の長く、連続的な長さの使用を要求する方法の範囲を拡張し。これらは油圧制御、器械使用、化学注入、umbilicalsおよび流れ線制御を含むいろいろな適用で用いられる。Meilongの管は私達の顧客のための操業費用そして改善された回復方法を下げるこれらの適用すべてのためのプロダクトを、もっと供給し。
管状の管理線技術、の前進のおかげで固定および浮遊中央プラットホームのための遠隔および衛星井戸とdownhole弁および化学注入システムを、接続することは今より安く、容易である。私達はステンレス鋼およびニッケル合金の管理線のためのコイル状の管を提供する。
コイル状の管の典型的なサイズ
コイル状の管の管理線の外径は主に1/4"である（6.35mm）。
壁厚さ:0.035' 『（0.89mm）、0.049" 『（1.24mm）、0.065" 『（1.65mm）
管理線管はバット溶接なしで連続的な長さでorbitally利用できる。
他の指定（3/4"への1/8' 『『）は要求あり次第利用できる。
コイル状の管の利点そして利点
- 管理線は軌道溶接なしの長さで40,000までのft （m）信頼性を最大にする12,192提供される。
- 単一、二重かまたは三重の平らパックの広い範囲は利用できる。平らパックは配置の間により容易な操作および処理のためのdownholeの電気ケーブルや豊富なワイヤーと結合することができる。
- 溶接およびプラグ引かれた生産方法は終了の長期金属の密封を可能にするために滑らかな、円形の管を保障する。
- カプセル封入材料は健康な条件に適するために選ばれ長寿および信頼性を保障する。
コイル状の管の管理線のための適用
穴の管の下
海底のumbilical
プロセス構築
一般制御システム
蒸気の供給ライン
ガスの転送ライン
器械使用
コイル状の管の管理線のための合金
| 合金の管 |
油圧 制御 |
化学薬品 注入 |
塩化物の凹み/ すきま腐食の抵抗 |
H2S / 二酸化炭素 抵抗 |
塩化物の応力腐食割れの（SCC）抵抗 | UNS/ASTMの指定 |
|
ステンレス製316L – 170のMPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | S31603 / A269 | |||
|
二重2205 – 485 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | S32205 / A789 |
|
二重2507 – 550 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | S32750 / A789 |
|
Incoloy 825 – 240 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | N08825 / B704 |
|
Inconel 625 – 414 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | N06625 / B704 |
コイル状の管の管理線特徴
近い次元の許容
かなり高められた機械特性
優秀な表面の終わり
中表面の高い清浄
制御されたovality、突飛性
品質管理
|
•化学薬品 •腐食 •次元 •渦電流 •流体静力学 |
•延長 •硬度 •火炎信号 •平らにしなさい •結晶粒度 |
•冶金 •肯定的で物質的な同一証明（PMI） •表面の粗さ •抗張 •収穫 |
コイル状の管の油圧管理線のための極度の二重2507
| カーボン | マンガン | リン | 硫黄 | ケイ素 | ニッケル | クロム | モリブデン | 窒素 | 銅 |
| % | % | % | % | % | % | % | % | % | % |
| 最高。 | 最高。 | 最高。 | 最高。 | 最高。 | 最高。 | ||||
| 0.03 | 1.20 | 0.035 | 0.020 | 0.80 | 6.0-8.0 | 24.0-26.0 | 3.0-5.0 | 0.24-0.32 | 0.5 |
二重2507は例外的な強さおよび耐食性を要求する適用のために設計されている極度の複式アパートのステンレス鋼である。合金2507に25%のクロム、4%のモリブデンおよび7%のニッケルがある。塩化物の凹みおよびすきま腐食の攻撃への優秀な抵抗および複式アパートの構造のこの高いモリブデン、クロムおよび窒素の満足な結果は塩化物の応力腐食割れへの例外的な抵抗を2507に与える。
二重2507の使用法は600° F （C） 316°の下の適用に限られるべきである。拡張された高温の露出は合金2507の靭性そして耐食性を両方減らすことができる。
二重2507は優秀な機械特性を所有している。多くの場合より厚いニッケル合金の同じ設計強さを達成するのに2507材料の軽いゲージが使用することができる。重量の生じる節約は劇的に製作の全費用、総原価を削減できる。
耐食性
2507二重は蟻および酢酸のような有機性AC極度の複式アパートの2507 Plateidsによって均一腐食に対して非常に抵抗力がある。それはまた特にそれらが塩化物を含んでいれば、無機酸に対して非常に抵抗力がある。合金2507は炭化物関連の粒界腐食に対して非常に抵抗力がある。合金の複式アパートの構造のフェライトの部分が原因でそれは環境を含んでいる暖かい塩化物の応力腐食割れに対して非常に抵抗力がある。クロムの付加を通して、凹みおよび裂け目の攻撃のようなモリブデンそして窒素によって集中させる腐食は改善される。合金2507に優秀な集中させた凹む抵抗がある。
メートル（kg）ごとの合金の管の重量
極度の複式アパートの2507 （UNS S32750）
| O.D. | W.T. | |||||
| 一部分 | 小数 | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0438 | 0.0507 | - | - | - |
| 1/4 | 0.250 | 0.1002 | 0.1213 | 0.1587 | 0.197 | 0.2232 |
| 3/8 | 0.375 | 0.1565 | 0.1917 | 0.2572 | 0.3246 | 0.3904 |
| 1/2 | 0.500 | 0.2129 | 0.2621 | 0.3559 | 0.4554 | 0.5575 |
| 5/8 | 0.625 | 0.2693 | 0.3327 | 0.4547 | 0.5864 | 0.7246 |
| 3/4 | 0.750 | 0.3256 | 0.4031 | 0.5532 | 0.7172 | 0.8916 |
管理線コイル状の管の特性
継ぎ目溶接された及び浮遊内部プラグによって描き直される管。アニールされた状態で供給される
軌道共同溶接のない連続的な長さ
| 合金 | UNS | O.D. | W.T. | 働き圧力 | 破烈させた圧力 | 崩壊圧力 | テスト圧力 | |
| インチ | インチ | インチ | psi | psi | psi | psi | ||
| 極度の二重2507 | S32750 | 1/8 | 0.125 | 0.028 | 19,177 | 47,169 | 19,177 | 21,025 |
| 極度の二重2507 | S32750 | 1/8 | 0.125 | 0.035 | 23,971 | 58,961 | 23,971 | 26,100 |
| 極度の二重2507 | S32750 | 1/4 | 0.250 | 0.035 | 11,986 | 29,481 | 11,986 | 13,050 |
| 極度の二重2507 | S32750 | 1/4 | 0.250 | 0.049 | 16,816 | 35,949 | 15,817 | 18,850 |
| 極度の二重2507 | S32750 | 1/4 | 0.250 | 0.065 | 22,300 | 45,448 | 19,522 | 24,650 |
| 極度の二重2507 | S32750 | 3/8 | 0.375 | 0.035 | 8,009 | 25,138 | 8,372 | 8,700 |
| 極度の二重2507 | S32750 | 3/8 | 0.375 | 0.049 | 11,205 | 28,536 | 11,296 | 12,325 |
| 極度の二重2507 | S32750 | 3/8 | 0.375 | 0.065 | 14,873 | 33,141 | 14,346 | 16,675 |
| 極度の二重2507 | S32750 | 3/8 | 0.375 | 0.083 | 18,977 | 39,426 | 17,379 | 21,025 |
| 極度の二重2507 | S32750 | 1/2 | 0.500 | 0.049 | 8,408 | 25,532 | 8,753 | 9,425 |
| 極度の二重2507 | S32750 | 1/2 | 0.500 | 0.065 | 11,150 | 28,470 | 11,259 | 12,325 |
| 極度の二重2507 | S32750 | 1/2 | 0.500 | 0.083 | 14,237 | 32,275 | 13,838 | 15,950 |
| 極度の二重2507 | S32750 | 5/8 | 0.625 | 0.049 | 6,719 | 23,918 | 7,137 | 7,250 |
| 極度の二重2507 | S32750 | 5/8 | 0.625 | 0.065 | 8,898 | 26,056 | 9,243 | 10,150 |
| 極度の二重2507 | S32750 | 5/8 | 0.625 | 0.083 | 11,386 | 35,306 | 11,459 | 12,325 |
| 極度の二重2507 | S32750 | 3/4 | 0.750 | 0.049 | 5,593 | 22,921 | 6,029 | 5,800 |
| 極度の二重2507 | S32750 | 3/4 | 0.750 | 0.065 | 7,427 | 24,587 | 7,827 | 7,975 |
| 極度の二重2507 | S32750 | 3/4 | 0.750 | 0.083 | 9,480 | 26,647 | 9,770 | 10,150 |
*最低の壁厚さに基づく理論的な破烈させた圧力および最低引張強さ
*最低の壁厚さに基づく理論的な崩壊圧力および最低の降伏強さ
* 100°F （38°C）、中立のおよび静的な状態の圧力評価
管のプロセスおよびパッキング
継ぎ目が無い穴を開けられて、描き直されて、アニールされて（複数パス循環プロセス）
縦方向に溶接される、描き直される、アニールされる溶接した（複数パス循環プロセス）

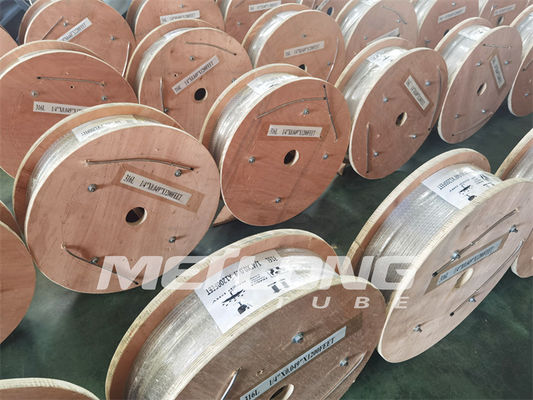

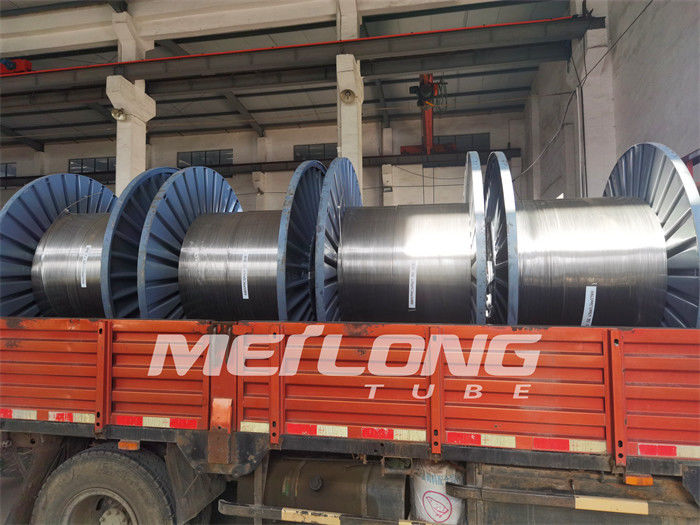

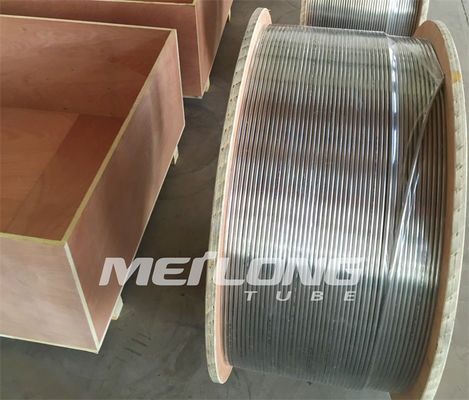

パッキングの管は金属/木のドラムまたはスプールで巻かれる水平な傷である。
すべてのドラムかスプールは容易な記号論理学操作のための木枠で詰まる。
