商品の詳細:
|
| 合金: | オーステナイトのステンレス製316L、UNS S31603 | 表面: | 清潔で明るい |
|---|---|---|---|
| 条件: | アニールされる | 特性: | 高められた抗張および降伏強さ |
| 特徴: | 高圧管 | 適用: | 石油およびガスの井戸の穴の化学注入の下 |
| 標準: | ASTM A269 | サイズ: | 堅い次元の許容 |
| 適用標準: | NACE MR0175/ISO15156 | テスト: | テストされる100%の長さは油圧である |
| ハイライト: | ISO15156油圧管理線,3/8"油圧管理線,0.065"化学注入ライン |
||

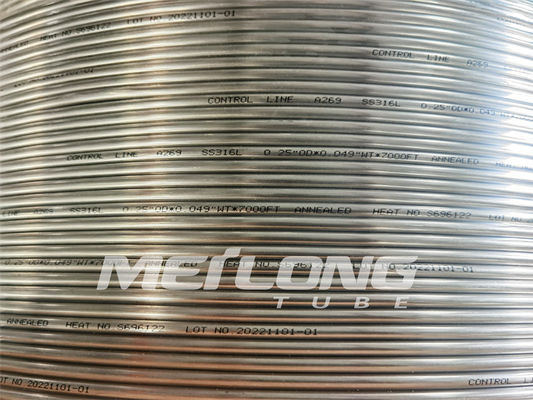

3 / 8" OD X 0.065"重量の風邪-コイルの石油およびガスWellsのための油圧管理線の引き分け管
Meilongの管は石油・ガス部門に油圧管理線プロダクトの全範囲を供給し、私達の最も重要な市場の1時である。私達の高性能の油圧ライン管をオイル、ガスおよび地熱エネルギー工業の厳密な品質要求事項を満たすことの私達の証明された実績のおかげで最も積極的な海底およびdownholeの状態ののいくつかで首尾よく使用されて見つける。
技術を改善することは石油・ガス油田が開発することができるますますプロジェクトはステンレス鋼の管理線の長く、連続的な長さの使用を要求する方法の範囲を拡張し。これらは油圧制御、器械使用、化学注入、umbilicalsおよび流れ線制御を含むいろいろな適用で用いられる。Meilongの管は私達の顧客のための操業費用そして改善された回復方法を下げるこれらの適用すべてのためのプロダクトを、もっと供給し。
管状の管理線技術、の前進のおかげで固定および浮遊中央プラットホームのための遠隔および衛星井戸とdownhole弁および化学注入システムを、接続することは今より安く、容易である。私達はステンレス鋼およびニッケル合金の管理線のためのコイル状の管を提供する。
油圧管理線の質のためのテストの能力
私達は高い資格を有する専門家の私達のチームが行なう厳密な点検およびテスト プロセスによって製品品質を監視する。Meilongの管のメンバーの広範囲に渡る訓練そして経験は下記のものを含んでいる:
|
化学薬品 腐食 次元 渦電流は 延長 |
火炎信号 平らにしなさい 結晶粒度 硬度 流体静力学 |
冶金 肯定的で物質的な同一証明（PMI） 表面の粗さ 抗張 収穫 |
油圧管理線管の特徴
近い次元の許容
かなり高められた機械特性
優秀な表面の終わり
中表面の高い清浄
制御されたovality、突飛性
典型的な油圧管理線管のサイズ
管理線の外径は主に1/4"である（6.35mm）。
壁厚さ:0.035' 『（0.89mm）、0.049" 『（1.24mm）、0.065" 『（1.65mm）
管理線管は32,808フィート（10,000メートル）に400フィート（122メートル）からの長さで利用できる。orbitallyバット溶接無し。
他の指定（3/4"への1/8' 『『）は要求あり次第利用できる。
| 帝国サイズ | メートル サイズ | ||
|
OD インチ |
重量 インチ |
OD mm |
重量 mm |
| 1/8 （0.125） | 0.028 | 3.18 | 0.71 |
| 0.035 | 3.18 | 0.89 | |
| 3/16 （0.188） | 0.028 | 4.76 | 0.71 |
| 0.035 | 4.76 | 0.89 | |
| 0.049 | 4.76 | 1.24 | |
| 1/4 （0.250） | 0.035 | 6.35 | 0.89 |
| 0.049 | 6.35 | 1.24 | |
| 0.065 | 6.35 | 1.65 | |
| 0.083 | 6.35 | 2.11 | |
| 3/8 （0.375） | 0.035 | 9.53 | 0.89 |
| 0.049 | 9.53 | 1.24 | |
| 0.065 | 9.53 | 1.65 | |
| 0.083 | 9.53 | 2.11 | |
| 1/2 （0.500） | 0.035 | 12.7 | 0.89 |
| 0.049 | 12.7 | 1.24 | |
| 0.065 | 12.7 | 1.65 | |
| 0.083 | 12.7 | 2.11 | |
ステンレス鋼316Lの化学成分
| カーボン | マンガン | リン | 硫黄 | ケイ素 | ニッケル | クロム | モリブデン |
| % | % | % | % | % | % | % | % |
| 最高。 | 最高。 | 最高。 | 最高。 | 最高。 | |||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
標準的な同値
| 等級 | UNS | ヨーロッパの標準 | 日本語 | |
| いいえ | 名前 | JIS | ||
| 合金 | ASTM/ASME | EN10216-5 | EN10216-5 | JIS G3463 |
| 316L | S31603 | 1.4404、1.4435 | X2CrNiMo17-12-2 | SUS316LTB |
316L油圧管理線の次元の許容
| ASTM A269/ASME SA269、316L、UNS S31603 | ||
| サイズOD | 許容OD | 許容重量 |
|
≤1/2 " （≤12.7 mm） 1/2 " |
±0.005' （±0.13 mm） ±0.005' （±0.13 mm） |
±15% ±10% |
Meilongの標準
| サイズOD | 許容OD | 許容重量 |
|
≤1/2 " （≤12.7 mm） 1/2 " |
±0.004' （±0.10 mm） ±0.004' （±0.10 mm） |
±10% ±8% |
メートル（kg）ごとの管理線管の重量
ステンレス製316L （UNS S31603）
| O.D. | W.T. | |||||
| 一部分 | 小数 | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0442 | 0.0512 | - | - | - |
| 1/4 | 0.250 | 0.1012 | 0.1225 | 0.1603 | 0.1957 | 0.2255 |
| 3/8 | 0.375 | 0.1580 | 0.1936 | 0.2598 | 0.3278 | 0.3944 |
| 1/2 | 0.500 | 0.2150 | 0.2647 | 0.3595 | 0.4600 | 0.5631 |
| 5/8 | 0.625 | 0.2720 | 0.3360 | 0.4592 | 0.5923 | 0.7319 |
| 3/4 | 0.750 | 0.3289 | 0.4072 | 0.5588 | 0.7244 | 0.9006 |
管理線管の特性
継ぎ目溶接された及び浮遊内部プラグによって描き直される管。アニールされた状態で供給される
軌道共同溶接のない連続的な長さ
| 合金 | UNS | O.D. | W.T. | 働き圧力 | 破烈させた圧力 | 崩壊圧力 | テスト圧力 | |
| インチ | インチ | インチ | psi | psi | psi | psi | ||
| ステンレス製316L | S31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
| ステンレス製316L | S31603 | 1/8 | 0.125 | 0.035 | 12,640 | 52,042 | 11,056 | 15,225 |
| ステンレス製316L | S31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7,250 |
| ステンレス製316L | S31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8,632 | 10,150 |
| ステンレス製316L | S31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| ステンレス製316L | S31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| ステンレス製316L | S31603 | 3/8 | 0.375 | 0.049 | 5,483 | 22,575 | 6,222 | 6,525 |
| ステンレス製316L | S31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | 8,700 |
| ステンレス製316L | S31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
| ステンレス製316L | S31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
| ステンレス製316L | S31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
| ステンレス製316L | S31603 | 1/2 | 0.500 | 0.083 | 7,133 | 29,364 | 7,648 | 8,700 |
| ステンレス製316L | S31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
| ステンレス製316L | S31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
| ステンレス製316L | S31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| ステンレス製316L | S31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
| ステンレス製316L | S31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
| ステンレス製316L | S31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 | 5,800 |
最低の壁厚さに基づく理論的な破烈させた圧力および最低引張強さ
最低の壁厚さに基づく理論的な崩壊圧力および最低の降伏強さ
100°F （38°C）、中立のおよび静的な状態の圧力評価
油圧管理線プロセスおよびパッキング
継ぎ目が無い:、描き直される穴を開けられる、アニールされる（複数パス循環プロセス）
溶接される:縦方向に溶接される（TIGかレーザ光線によって）、描き直されるアニールされる、（複数パス循環プロセス）

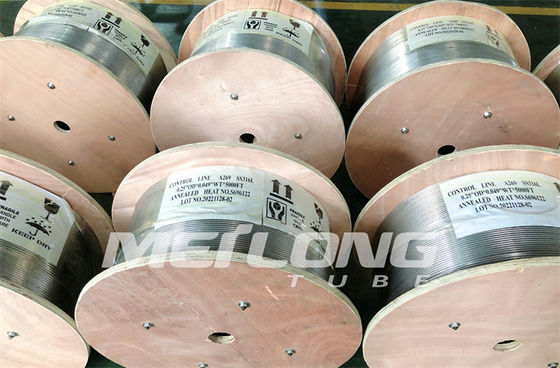

パッキング:管は金属/木のドラムまたはスプールで巻かれる水平な傷である。
すべてのドラムかスプールは容易な記号論理学操作のための木枠で詰まる。
