商品の詳細:
|
| 合金: | TP316L、UNS S31603 | 表面: | 清潔で明るい |
|---|---|---|---|
| 条件: | 冷間加工 | 特性: | 高められた抗張および収穫 |
| 特徴: | 高圧管 | 適用: | 穴の温度の測定の下 |
| 標準: | ASTM A269 | サイズ: | 堅い次元の許容 |
| 中: | 温度の測定ケーブル | 設計機能: | カスタマイズされる |
| ハイライト: | SS316Lはケーブルを内部に閉じ込めた,内部に閉じ込められたケーブルUNS S31603,ASTM A269の管によって内部に閉じ込められるコンダクター |
||

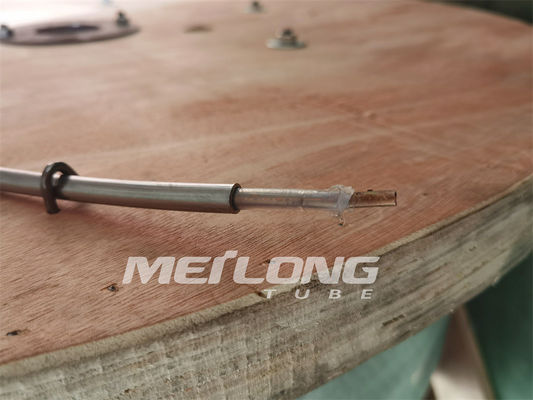

316Lステンレス鋼の管はオイルWellsのDownholeの塗布のためのケーブルを内部に閉じ込めた
管によって内部に閉じ込められるケーブル（技術）
技術的な使用はdownholeの環境の圧力そして腐食性の効果から電気および光学部品を保護するためにステンレス鋼およびニッケル合金の管を溶接した。重合体のカプセル封入は付加的な機械保護を提供する。
Meilongの管からの銅および繊維の部品の幅広い選択は企業の最も洗練された器械使用ケーブルの生産を可能にする。2015年に石油およびガス工業のために技術最初に導入以来Meilongの管は絶えずずっとますますより熱く、深い井戸のためのdownholeゲージそして用具の新しい世代のためのこのプロダクトを改良し、最大限に活用している。
技術的な構成はスプライスなしの注文の長さで部品のほとんど無限組合せと利用できる。
標準的なカプセル封入のサイズ（11のmm X 11のmmの正方形）はほとんどdownholeの条件を満たして利用できる。
電気および光学部品のさまざまな組合せを利用する合成ケーブルは特定のdownholeの必要性に一致させて利用できる。

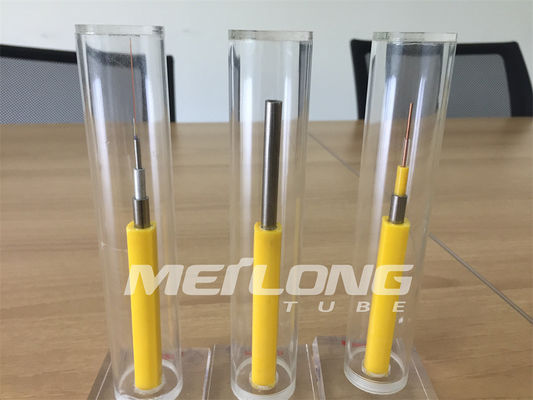

典型的な構造
18 AWGの単一のコンダクターのIncoloy 825の管正方形は内部に閉じ込めた
|
|
A) 18のAWGの（7つx 0.39 mm）錫メッキされた銅 O.D. （1.16 mm）体言の0.046
B) FEPの絶縁材 O.D. （2.49 mm）体言の0.098
C) 赤いポリプロピレンの注入口 O.D. （4.57 mm）体言の0.180
D) 合金825の管 （0.89 mm）体言の壁厚さ0.035 O.D. （6.35 mm）体言の0.250
E) 黄色い正方形のプロフィールのポリプロピレン （11のmm）正方形の0.433
|
5 AWGの単一のコンダクターのステンレス製316L管は内部に閉じ込めた
|
|
A) 5つのAWG （単一のコンダクター）の銅 O.D. （4.6 mm）体言の0.181
B) PFAの絶縁材 O.D. （5.8 mm）体言の0.228
C) PFAの絶縁材 O.D. （7.0 mm）体言の0.276
D) ステンレス鋼の316管 （0.89 mm）体言の壁厚さ0.035 O.D. （9.53 mm）体言の0.375
|
管の選択
技術健康な液体の圧力、温度およびcorrosivenessのような健康な条件に基づいて選ばれる。管は適用に一致する合金で構成される。それはそれから縦方向に溶接される、テストされ、渦電流は終了するサイズに引かれる。完全なテスト データはあらゆる管のために利用できる。
- ステンレス鋼316L
- 二重2205
- 極度の二重2507
- Incoloy 825
技術合金働く冷たいのための機械特徴
| 直径 | 壁厚さ |
ステンレス製316L 最低の崩壊 |
Incoloy 825 最低の崩壊 |
最低のくねりRadius* |
| インチ | インチ | psi | psi | インチ |
| 0.125 （1/8） | 0.022 | 23,882 | 25,209 | 0.75 |
| 0.250 （1/4） | 0.028 | 16,371 | 17,281 | 1.50 |
| 0.250 （1/4） | 0.035 | 19,688 | 20,781 | 1.50 |
| 0.250 （1/4） | 0.049 | 26,173 | 27,627 | 1.50 |
| 0.375 （3/8） | 0.035 | 13,783 | 14,549 | 2.25 |
| 0.375 （3/8） | 0.049 | 18,739 | 19,780 | 2.25 |
120,000のpsiの最低の降伏強さに基づく計算。
すべての技術的な管は特大溶接されておよび引かれて。
部品番号、通し番号、順次長さおよび発注番号を含むいろいろなデータと印刷される管は注文である場合もある。
*Theの曲げ半径は終了に最終的な訓練の後に静的な状態にある示した。すべてに曲がることは管のベンダーを使用して曲げ半径が均一であることを保障するために行われなければならない。井戸にまたはから配置している間、最低の曲げ半径はできるだけ大きいべきである。
電装品
| 技術的な様式 | 技術的な100 | 技術的な150 | 技術的な175 | 技術的な200 | 技術的な250 |
| 温度較差 | -10 100°Cに | -10 150°Cに | -100 175°Cに | -100 200°Cに | -100 250°Cに |
| 注入口 | PP | PP | FEP | FEP | PFA |
| 絶縁材 | PP | FEP | FEP | FEP | PFA |
最高の電気コンダクターの抵抗@ 20°C （68 °F）
| コンダクター |
コンダクター O.D. |
コンダクター O.D. |
固体裸の銅 | 7つの繊維の裸の銅 | ||
| AWG | インチ | mm | オーム/kft | オーム/m | オーム/kft | オーム/m |
| 18 | 0.0403 | 1.02 | 6.52 | 21.4 | 6.66 | 21.8 |
| 17 | 0.0453 | 1.15 | 5.15 | 16.9 | 5.27 | 17.3 |
| 16 | 0.0508 | 1.29 | 4.10 | 13.5 | 4.18 | 13.7 |
| 15 | 0.0571 | 1.45 | 3.24 | 10.6 | 3.31 | 10.9 |
| 14 | 0.0641 | 1.63 | 2.57 | 8.45 | 2.62 | 8.62 |
| 13 | 0.0720 | 1.83 | 2.04 | 6.69 | 2.08 | 6.82 |
| 12 | 0.0808 | 2.05 | 1.62 | 5.31 | 1.65 | 5.43 |
| 11 | 0.0907 | 2.30 | 1.29 | 4.22 | 1.32 | 4.30 |
| 10 | 0.102 | 2.59 | 1.019 | 3.34 | 1.039 | 3.41 |
| 9 | 0.114 | 2.90 | 0.808 | 2.65 | 0.825 | 2.71 |
| 8 | 0.128 | 3.25 | 0.641 | 2.10 | 0.654 | 2.14 |
