商品の詳細:
|
| 合金: | Inconel 625、UNS N06625 | 表面: | 清潔で明るい |
|---|---|---|---|
| 条件: | アニールされる | 特性: | 高められた抗張および収穫 |
| 特徴: | 高圧管 | 適用: | 地熱井戸の穴の化学注入の下 |
| 標準: | ASTM B704 | サイズ: | 堅い次元の許容 |
| 適用標準: | NACE MR0175/ISO15156 | テスト: | テストされる100%の長さは油圧である |
| ハイライト: | ISO15156ニッケル合金の管,ニッケル合金の管はアニールした,ステンレス鋼の毛管管ASTM B704 |
||
1 / 4" OD X 0.049"重量の化学注入ラインのための地熱管の毛管管
Meilongの管は特に防蝕オーステナイト、複式アパートの、極度の複式アパートのステンレス鋼およびニッケル合金の等級からなされる継ぎ目が無く、描き直された、溶接された描き直されたコイル状の管を製造する。管は特に石油およびガスの地熱企業を機能する油圧管理線および化学注入ラインとして使用される。
地熱管の注入ラインの適用
熱湯の氾濫は中型の原油の生産に重い増加するために熱湯が貯蔵所に注入される熱回復技術である。熱湯からの熱は原油の粘着性そして密度を減らし生産井戸により容易流れるようにそれがする。このプロセス、別名熱湯の注入はオイルの回復率を高め、長期のための健康な生産率を維持する。
前世紀の全体的な開発の上昇はオイルについては要求の急速な増加を見た。重油は過去十年の豊富な予備そして高められた開発が大きい原因でで世界を引き付けた。冷たく、熱生産のようなさまざまな技術は重い貯蔵所オイルを回復するために適用された。冷たい生産方法は化学氾濫（ポリマー氾濫、界面活性剤の氾濫、ガスの氾濫等）、自然な枯渇および水氾濫が含まれている。熱生産は貯蔵所に熱液体を、循環蒸気の刺激のような、蒸気の氾濫注入することを含み、蒸気は重力の排水をまたは貯蔵所の発生熱助けた。同じ技術および方法は物質的な交換を実現するための地熱井戸に熱湯を注入するために使用される。
地熱管の化学注入ラインの典型的なサイズ
管理線の外径は主に3/8'' （9.53mm）、1/2」である（12.7mm0）。
壁厚さ:0.035' 『（0.89mm）、0.049" 『（1.24mm）、0.065" 『（1.65mm）、0.083" （2.11mm）
管理線管は32,808フィート（10,000メートル）に400フィート（122メートル）からの長さで利用できる。orbitallyバット溶接無し。
他の指定（3/4"への1/8' 『『）は要求あり次第利用できる。
化学注入ラインの重要性
各自は軌道溶接なしに管のコイル完全に連続的な長さである。
少くとも11,600のpsiをテストされる各自は管のコイル流体静力学である。
テストは第三者の検査官（SGS、BV、DNV）によって場所で目撃することができる。
他のテストは渦電流テスト、化学薬品であり、延長、物質的な質のための硬度、収穫抗張、急に燃え上がること平らになる。
化学注入ラインの役割
石油およびガス工業で私達は順序で化学薬品を注入する
下部組織を保護するため
プロセスを最大限に活用するため
流れを保証するため
そして生産性を改善するため
地熱管の注入ラインのための合金
| 合金の管 |
油圧 制御 |
化学薬品 注入 |
塩化物の凹み/ すきま腐食の抵抗 |
H2S / 二酸化炭素 抵抗 |
塩化物の応力腐食割れの（SCC）抵抗 | UNS/ASTMの指定 |
|
ステンレス製316L – 170のMPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | S31603 / A269 | |||
|
二重2205 – 485 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | S32205 / A789 |
|
二重2507 – 550 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | S32750 / A789 |
|
Incoloy 825 – 240 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | N08825 / B704 |
|
Inconel 625 – 414 MPaの最少降伏強さ 継ぎ目溶接された圧力管 |
• | • | • | • | • | N06625 / B704 |
注入ライン管の特徴
近い次元の許容
かなり高められた機械特性
優秀な表面の終わり
中表面の高い清浄
制御されたovality、突飛性
管のプロセスおよびパッキング
継ぎ目が無い穴を開けられて、描き直されて、アニールされて（複数パス循環プロセス）
縦方向に溶接される、描き直される、アニールされる溶接した（複数パス循環プロセス）

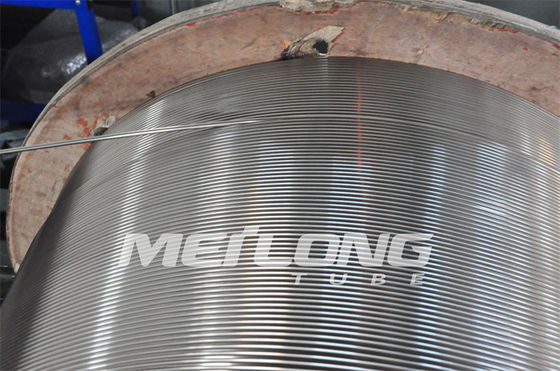

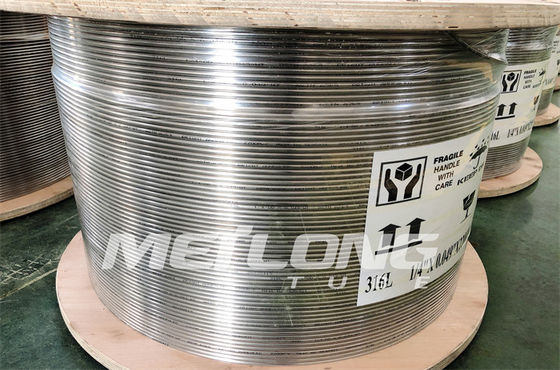

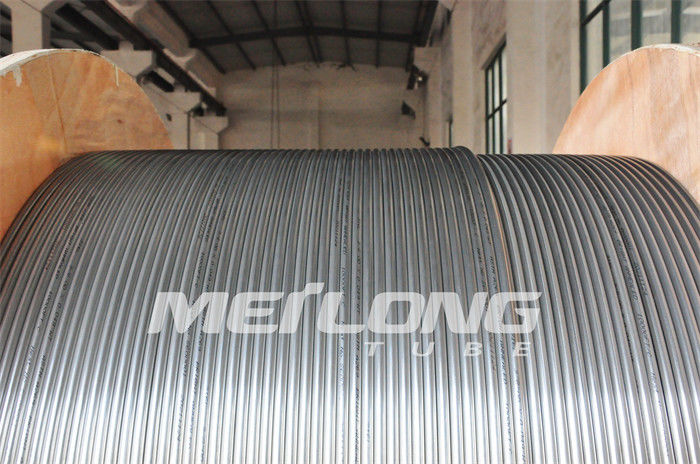

パッキングの管は金属/木のドラムまたはスプールで巻かれる水平な傷である。
すべてのドラムかスプールは容易な記号論理学操作のための木枠で詰まる。
地熱管の化学注入ラインのためのInconel 625
| ニッケル | クロム | 鉄 | モリブデン | コロンビウム+タンタル | カーボン | マンガン | ケイ素 | リン | 硫黄 | アルミニウム | チタニウム | コバルト |
| % | % | % | % | % | % | % | % | % | % | % | % | % |
| min. | 最高。 | 最高。 | 最高。 | 最高。 | 最高。 | 最高。 | 最高。 | 最高。 | 最高。 | |||
| 58.0 | 20.0-23.0 | 5.0 | 8.0-10.0 | 3.15-4.15 | 0.10 | 0.50 | 0.5 | 0.015 | 0.015 | 0.4 | 0.40 | 1.0 |
Inconel 625は凹むこと、裂け目および腐食の割れることへの優秀な抵抗の材料である。有機性およびミネラル酸の広い範囲で非常に抵抗力がある。よい高温強さ。
Inconel 625の特徴
極端に低いおよび非常に高温の優秀な機械特性。
凹むこと、すきま腐食および粒間の腐食への顕著な抵抗。
塩化物によって引き起こされる応力腐食割れからのほとんど完全な自由。
1050Cまで高温で酸化に抗力が高い。
酸への、窒素のような、リン、硫黄および塩化水素、またアルカリへのよい抵抗は高熱の移動の薄い構造部分の構造を可能にする。
適用
海水への露出および高い機械圧力が要求される部品。
硫化水素および基本的な硫黄が150C以上温度にあるところ石油およびガスの生産。
ガス送管にまたはガス送管脱硫の植物で露出される部品。
沖合いの石油プラットホームの火炎信号積み重ね。
タール砂およびoil-shaleの回復プロジェクトから処理する炭化水素。
メートル（kg）ごとの注入ライン地熱管の重量
Inconel 625 （UNS N06625）
| O.D. | W.T. | |||||
| 一部分 | 小数 | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0465 | 0.0539 | - | - | - |
| 1/4 | 0.250 | 0.1065 | 0.1288 | 0.1686 | 0.2059 | 0.2372 |
| 3/8 | 0.375 | 0.1663 | 0.2037 | 0.2733 | 0.3449 | 0.4149 |
| 1/2 | 0.500 | 0.2262 | 0.2785 | 0.3782 | 0.4839 | 0.5924 |
| 5/8 | 0.625 | 0.2862 | 0.3535 | 0.481 | 0.6231 | 0.7699 |
| 3/4 | 0.750 | 0.3460 | 0.4283 | 0.5879 | 0.7621 | 0.9475 |
地熱管の注入ライン特性
継ぎ目溶接された及び浮遊内部プラグによって描き直される管。アニールされた状態で供給される
軌道共同溶接のない連続的な長さ
| 合金 | UNS | O.D. | W.T. | 働き圧力 | 破烈させた圧力 | 崩壊圧力 | テスト圧力 | |
| インチ | インチ | インチ | psi | psi | psi | psi | ||
| Inconel 625 | N06625 | 1/8 | 0.125 | 0.028 | 19,024 | 57,892 | 22,002 | 21,750 |
| Inconel 625 | N06625 | 1/8 | 0.125 | 0.035 | 23,780 | 72,365 | 27,503 | 27,550 |
| Inconel 625 | N06625 | 1/4 | 0.250 | 0.035 | 12,516 | 38,087 | 14,475 | 14,500 |
| Inconel 625 | N06625 | 1/4 | 0.250 | 0.049 | 18,065 | 54,969 | 18,869 | 20,300 |
| Inconel 625 | N06625 | 1/4 | 0.250 | 0.065 | 24,633 | 74,970 | 23,090 | 27,550 |
| Inconel 625 | N06625 | 3/8 | 0.375 | 0.035 | 8,043 | 24,482 | 10,182 | 9,425 |
| Inconel 625 | N06625 | 3/8 | 0.375 | 0.049 | 11,546 | 35,143 | 13,605 | 13,050 |
| Inconel 625 | N06625 | 3/8 | 0.375 | 0.065 | 15,829 | 48,182 | 17,202 | 18,125 |
| Inconel 625 | N06625 | 3/8 | 0.375 | 0.083 | 20,648 | 62,839 | 20,901 | 23,200 |
| Inconel 625 | N06625 | 1/2 | 0.500 | 0.049 | 8,433 | 25,657 | 10,588 | 9,425 |
| Inconel 625 | N06625 | 1/2 | 0.500 | 0.065 | 11,507 | 35,041 | 13,576 | 13,050 |
| Inconel 625 | N06625 | 1/2 | 0.500 | 0.083 | 15,010 | 45,700 | 16,733 | 17,400 |
| Inconel 625 | N06625 | 5/8 | 0.625 | 0.049 | 6,624 | 20,175 | 8,644 | 7,250 |
| Inconel 625 | N06625 | 5/8 | 0.625 | 0.065 | 8,788 | 26,763 | 11,467 | 10,150 |
| Inconel 625 | N06625 | 5/8 | 0.625 | 0.083 | 11,222 | 34,176 | 14,643 | 13,050 |
| Inconel 625 | N06625 | 3/4 | 0.750 | 0.049 | 5,518 | 16,806 | 7,200 | 6,525 |
| Inconel 625 | N06625 | 3/4 | 0.750 | 0.065 | 7,320 | 22,293 | 9,552 | 8,700 |
| Inconel 625 | N06625 | 3/4 | 0.750 | 0.083 | 9,348 | 28,469 | 12,197 | 10,875 |
最低の壁厚さに基づく理論的な破烈させた圧力および最低引張強さ
最低の壁厚さに基づく理論的な崩壊圧力および最低の降伏強さ
100°F （38°C）、中立のおよび静的な状態の圧力評価
